钢结构及涂料轻松算！高效赋能建设项目数字化管理

异形钢梁手算到眼花，涂料面积扣洞扣到怀疑人生？

BIM模型“好看不好用”，图纸、清单、模型各说各话？

设计改一版，造价重算三天，施工队原地抓狂？

清单漏项、量价不透明，结算时扯皮扯到心累？

亮点速览

1️⃣ 复杂构件算量，精准无忧

• 新增异形钢梁智能识别算法，自动计算复杂构件的体积、涂料面积等工程量，彻底告别手算误差。

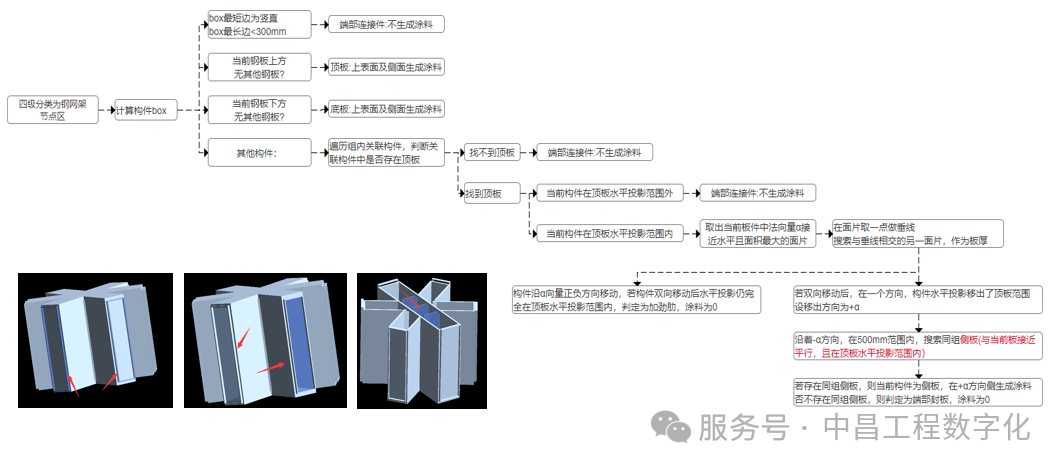

• 针对多杆件交汇节点、曲面幕墙等特殊结构，支持智能扣减与补洞处理（如防鸟网自动补算），确保结果精准可靠。




2️⃣ 模型标准化管理，一键集成

• 兼容多源数据（Tekla、Rhino、Creo等），统一转换为QCData标准化格式，解决模型“碎片化”难题。

• 提供构件成组工具箱。

• 提供构件编码及属性标准化工具箱，用于规定计算规则、形成项目特征等算量必要工序。

• 新增构件成组管理工具，支持批量编辑与属性绑定，操作更直观，数据查询效率显著提升。




• 提供导入预先编制好的清单模板功能，使清单编制只需关注工程量的统计工作，清单自定义编制功能增加功能灵活性。
• 将清单、底稿、BIM模型三者建立了一对一的绑定关系，可实现在BIM模型选中单个或任意个构件，即时查看量价结果。




技术赋能，打造工程管理新范式

1️⃣ 构件标准化处理技术

• 制定BIM编码，与“13清单”匹配，分4级：专业码、分部码、分项码、项目码。

• 构件QCData数据结构

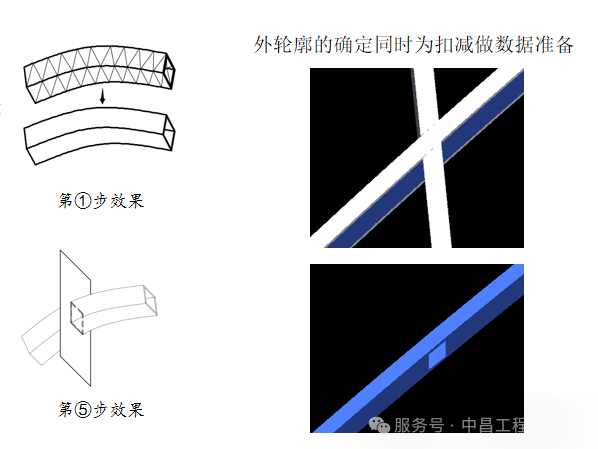

2️⃣ 复杂组合矩形钢管梁的涂料生成算法

• 按遍历所有三角面片，集成“面”；

• 计算每个钢板面积最大的“面”，并根据最大面降序排序；

• 遍历排序前4的大钢板，以此向长度方向扩展，合并共面钢板；

• 未能与大钢板合并的钢板，被判定为加劲肋，予以过滤；

• 在大钢板中心绘制一个垂直面与钢板相交，获取到钢管截面的内外轮廓；

• 在外轮廓所在面，生成涂料。

•

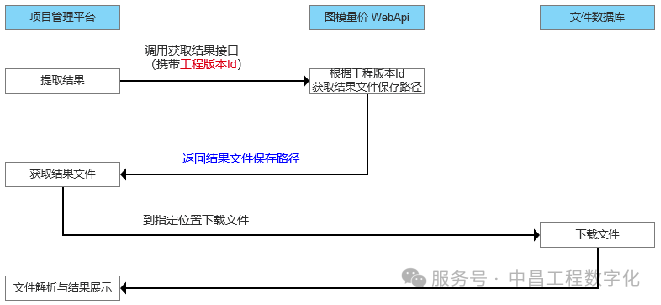

2、在“图模量价”平台完成工程量统计。

3、在“图模量价”完成清单编制，得到清单合价。

4、将量价结果推送回“平台”。

5、“平台”获取量价结果在“投资”模块进行展示。

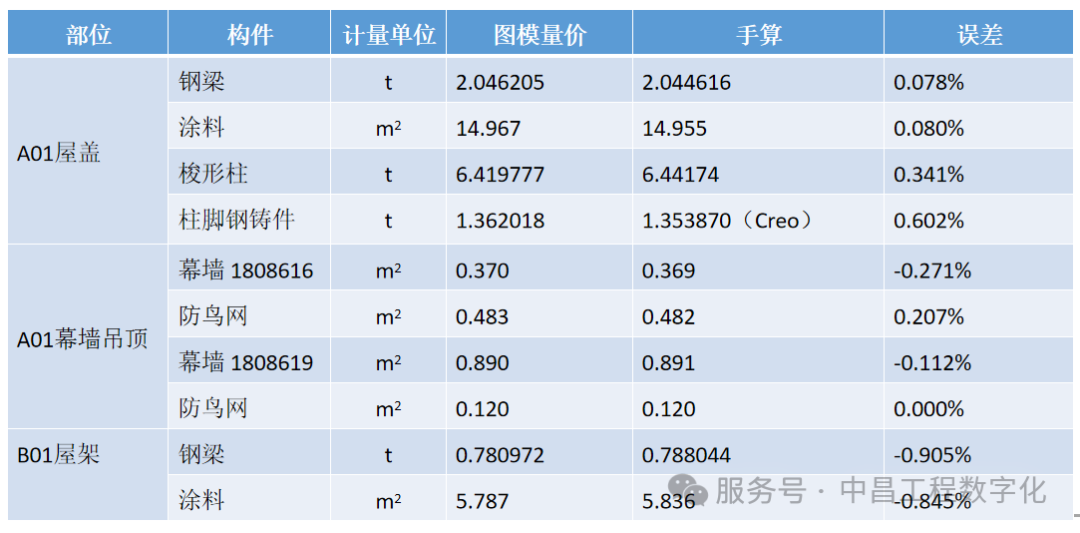

实践结果

未来展望

过去拼人力，未来拼算力！

通过CQC三维云算量软件，可实现项目投资管理数字化，提高建设各方协同管理效率，提高项目管理质量。我们将持续优化软件兼容性与计算精度，推动建模标准化建设，降低用户模型适配成本，为行业数字化转型注入新动能！让每位工程人都有‘数字外挂’！
